Таблица субтонов CTCSS и DCS: коды, частоты, меню Baofeng

Справочная страница: все субтоны в одном месте и соответствие между тремя способами их обозначать — частотой в герцах, номером кода на бытовой рации и позицией в меню Baofeng. Путаница между ними — самая частая причина разговоров «я на том же канале, а вас не слышу».

Что делает субтон, а чего не делает

Субтон — это очень низкий звук, от 67 до 254 Гц, который рация подмешивает к голосу. Приёмник с включённым субтоном держит шумоподавитель закрытым, пока не услышит в сигнале именно этот тон. Все остальные передачи на канале он просто не пропускает в динамик. Сам тон вы не слышите: рация вырезает его из звука.

Отсюда два следствия, которые стоит запомнить:

• Субтон не шифрует. Любой, у кого субтон выключен, слышит вас как обычно. Это фильтр для вашего приёмника, а не замок.
• Субтон не улучшает связь. Дальность и разборчивость от него не меняются. Он только избавляет от чужой болтовни на том же канале.

Обратная сторона: с включённым субтоном на приём вы не услышите никого, кто работает без него. Если канал общий — трасса, сеть оповещения, вызов о помощи — субтон на приём должен быть выключен.

Почему «код 12» — это не двенадцатый тон

Бытовые PMR- и LPD-рации не показывают частоту субтона. Вместо неё на экране код: от 1 до 38. Это номер в классическом списке из 38 тонов.

Baofeng, Quansheng и большинство программируемых станций показывают саму частоту и перебирают расширенный список из 50 тонов. В нём между классическими вставлены ещё двенадцать, и нумерация разъезжается уже со второй позиции.

Пример: на детской рации выставлен «код 12». Это 100,0 Гц. Если на Baofeng отсчитать двенадцатое значение от начала списка, получится 97,4 Гц — и связи не будет.

У меня бытовая рация с кодом — что выставить

Найдите номер кода со своей рации — рядом будет частота, которую нужно выбрать в программируемой станции.

У рации со 121 кодом первые 38 совпадают с этой таблицей, а коды после 38-го — это DCS. Их раскладка у производителей разная, так что тут поможет только инструкция к конкретной модели.

Полная таблица CTCSS

Все 50 тонов в том порядке, в каком их перебирает меню Baofeng. Номер — это сколько позиций от первого значения. В правой колонке — номер кода на бытовой рации, если этот тон входит в классические 38.

Коды DCS

DCS — цифровой вариант того же фильтра: вместо непрерывного тона рация передаёт короткий повторяющийся код. Кодов 104, записываются они трёхзначными числами.

Числа эти восьмеричные, поэтому цифр 8 и 9 в них нет: кода 080 или 129 не существует. Если вам продиктовали такой код, где-то ошибка.

У каждого кода есть полярность: прямая (N, normal) и инвертированная (I, inverted). На экране Baofeng это выглядит как D023N или D023I. Это два разных кода: станция на D023N не откроется на сигнал D023I. Если договорились о DCS, договаривайтесь и о полярности. Не знаете, какая нужна, — берите N.

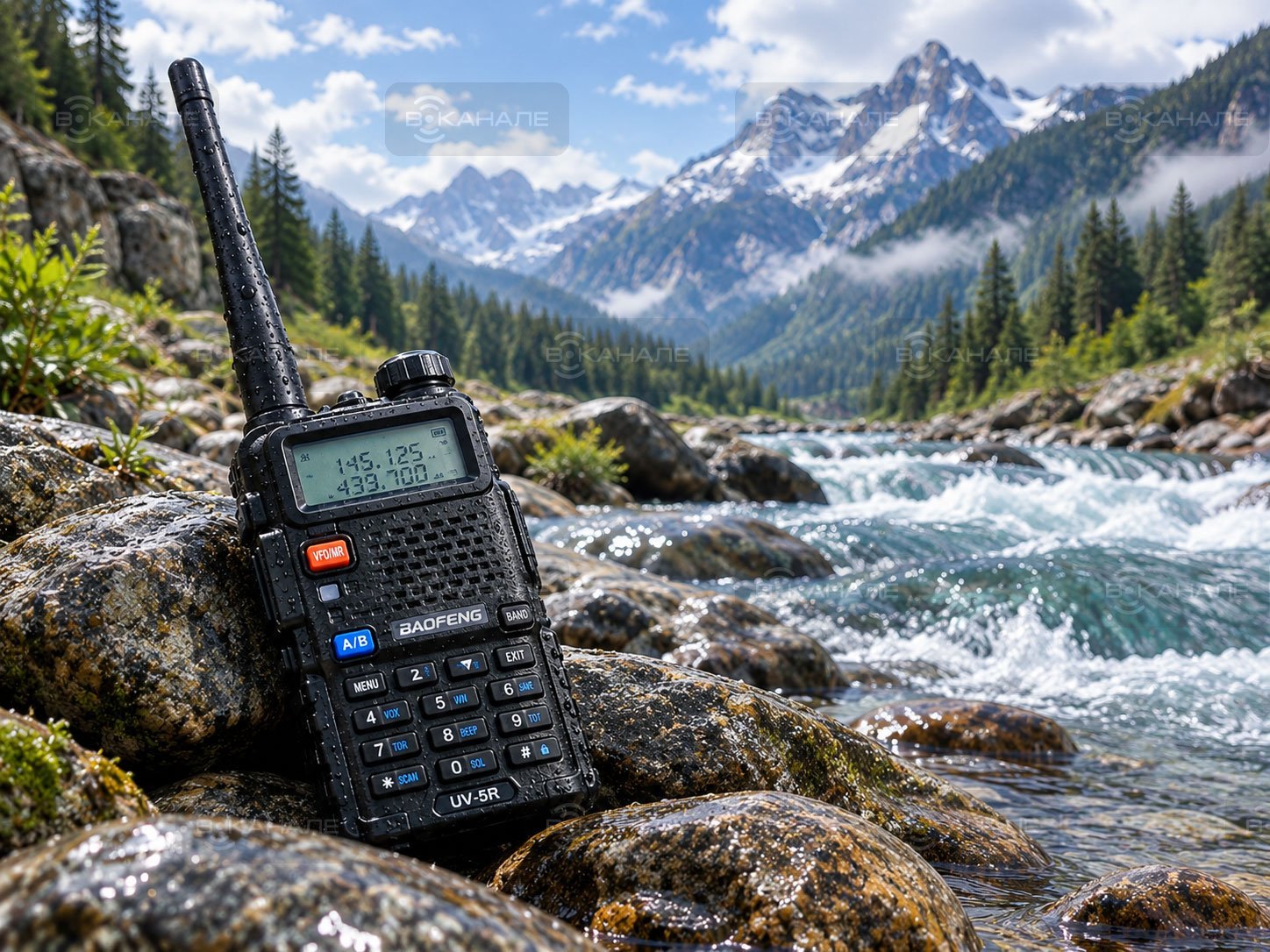

Где это в меню Baofeng UV-5R

Субтон задаётся отдельно на приём и на передачу:

Войти в пункт: кнопка MENU, номер пункта цифрами, снова MENU. Стрелками выбрать значение, MENU — сохранить, EXIT — выйти. На приём и передачу обычно ставят одно и то же значение.

Субтон в меню применяется к текущему каналу или частоте. Если вы работаете с каналами из памяти, надёжнее записать субтон через CHIRP — тогда он сохранится в самом канале.

Как записать субтон в CHIRP

В таблице каналов CHIRP за субтоны отвечают несколько колонок:

Режим Tone нужен для репитеров: репитер требует тон, чтобы включиться, а сам на выходе может его и не передавать. Для связи рация-рация между собой ставят TSQL с одинаковой частотой на обеих станциях.

Как вообще работать с CHIRP — кабель, драйвер, чтение и запись памяти — разобрано в статье CHIRP: как залить частоты в Baofeng. В готовых файлах LPD и PMR внизу этой страницы субтоны выключены намеренно: так вы слышите всех на канале, а фильтр при необходимости включите сами.

Частые ошибки

• Отсчитали позицию, а не частоту. «Код 12» с бытовой рации выставили как двенадцатый пункт в Baofeng. Выбирайте по частоте, сверяясь с таблицей.
• Субтон стоит только на передачу или только на приём. Одна сторона слышит, другая — нет. Проверьте оба пункта меню.
• Разная полярность DCS. D023N и D023I — разные коды.
• Забытый субтон на приём. Рация молчит на оживлённом канале, потому что ждёт тон, которого никто не передаёт.

Если связи нет и с субтонами всё в порядке, дальше смотрите по шагам в статье почему меня не слышат.
